《scripta materialia》：超短时热处理实现2GPa高强兼具塑性的中熵合金！

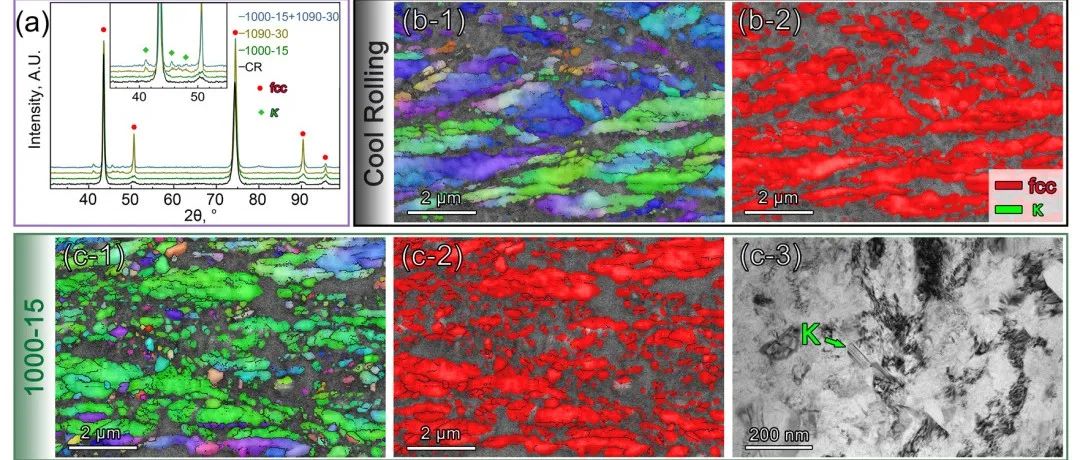

本研究针对中高熵合金（M/HEA）在沉淀强化过程中面临的延展性降低问题，提出了一种超短时高温热处理方法。通过Gleeble热模拟系统对冷轧单相VCoNi中熵合金进行精确控温处理，成功实现了2 GPa的超高屈服强度并保持4%的均匀延伸率。研究发现，超细κ相的变形与高密度纳米尺度层错高度相关，并首次报道了“退层错”机制，即部分层错在变形后被恢复。这一机制通过两种不同的不全位错发射实现，其中晶界发射的不全位错对促进“退层错”更为有效。该研究为高强度兼具塑性的合金设计提供了新思路。
