研究前沿:ETH施智仁/华中科技大学曾双双团队:电致发光超表面-有机发光二极管OLED | Nature Photonics
今日新材料
2025-11-03 11:30
文章摘要

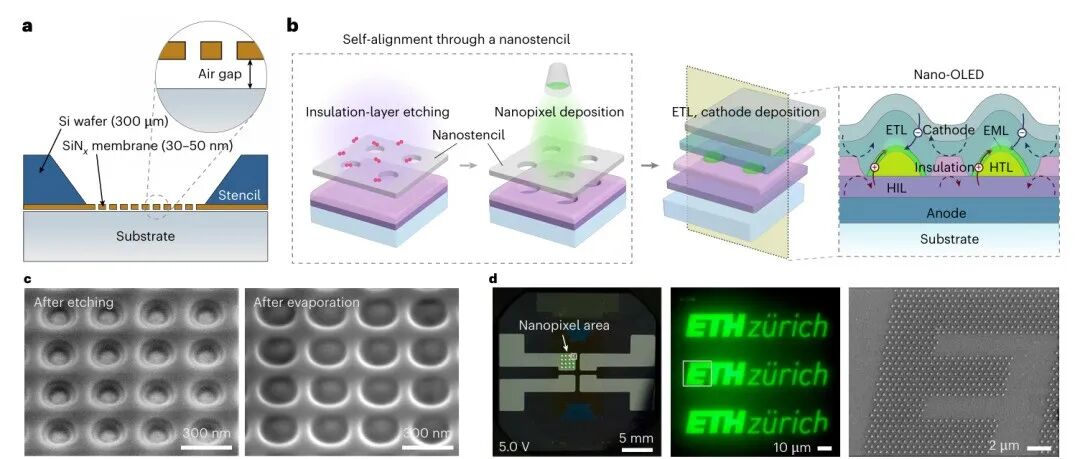

本研究针对有机发光二极管微型化受限于光学衍射极限及传统光刻工艺兼容性问题,开发了自对准纳米模板刻蚀与光刻技术。该技术通过无光刻胶的纳米级图形化方法,成功制备出像素密度达100,000 PPI、最小像素尺寸约100纳米的OLED阵列,实现了13.1%的平均外量子效率且未出现效率滚降。研究首次展示了电致发光超表面功能,通过设计纳米像素排列可精确调控发光方向性与偏振态,为高分辨率显示、片上光通信和集成光子学等领域开辟了新路径。
